硅烷偶联剂改性纳米氧化铝

一、改性原理

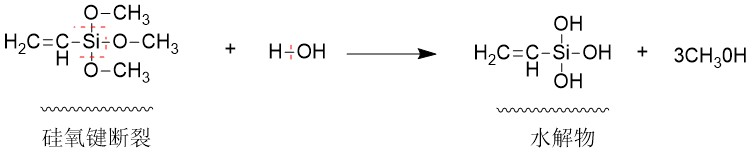

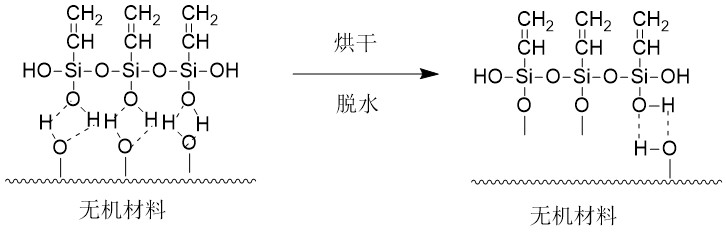

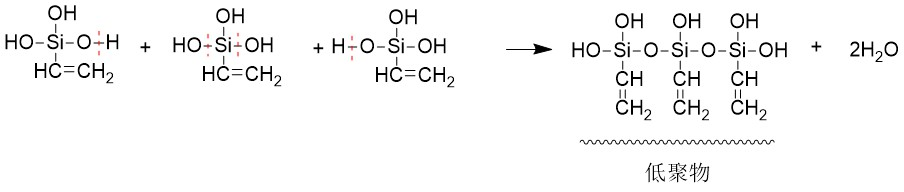

硅烷偶联剂分子具有独特的双官能团结构，其一端为硅烷氧基（-Si(OR)₃，R为甲基、乙基等），可与纳米氧化铝表面的羟基（-OH）发生水解缩合反应，形成稳定的Si-O-Al化学键，实现与无机颗粒的牢固结合；另一端为有机官能团（如氨基、环氧基、乙烯基等），可与有机树脂（如环氧树脂、聚氨酯等）发生物理缠绕或化学交联反应。这种“桥梁”作用将无机纳米氧化铝与有机基体紧密连接，既改善了纳米氧化铝在有机介质中的分散性，又增强了二者间的界面相容性，从而有效提升复合材料的综合性能。

二、改性方法

（一）湿法改性

1. 工艺流程：将纳米氧化铝粉体分散在乙醇或异丙醇等醇类溶剂中，形成悬浮液，加入硅烷偶联剂并搅拌，确保偶联剂与粉体充分接触。在60-80℃下反应1-3小时，期间硅烷偶联剂水解生成硅醇，与氧化铝表面的羟基缩合，形成包覆层。反应结束后，经过滤、洗涤、干燥和研磨，得到改性纳米氧化铝。实际操作中，需注意控制温度和搅拌速度，以确保改性效果。

2. 优势与适用场景：该方法反应均匀，包覆效果好，适合对分散性要求较高的复合材料体系，如导热界面材料、电子封装材料等。

3. 典型实例：使用γ-缩水甘油醚氧丙基三甲氧基硅烷（KH560）湿法改性纳米氧化铝时，KH560水解生成的硅醇基团与氧化铝表面羟基反应，其环氧基团可后续与环氧树脂交联，显著提升复合材料的界面结合强度。

（二）干法改性

1. 工艺流程：将纳米氧化铝粉体与硅烷偶联剂按一定比例（偶联剂用量通常为粉体质量的0.5%-3%）混合，借助高速混合机或球磨设备，在干燥状态下通过机械力作用使偶联剂均匀包覆于粉体表面，部分偶联剂可与氧化铝表面发生缩合反应；改性后无需洗涤干燥，直接用于后续应用。

2. 优势与适用场景：工艺简单、效率高、成本低，适用于对改性效果要求适中且注重生产效率的场景，如部分耐磨涂料、塑料改性等。

3. 关键控制点：需严格控制混合温度（一般不超过120℃，防止偶联剂分解）和时间（10-30分钟），确保包覆均匀性。

三、改性效果

（一）分散性与相容性提升

1. 改性后的纳米氧化铝在有机树脂中团聚显著减少，分散更加均匀，可形成稳定的悬浮体系，避免因团聚导致的性能下降。有研究表明，未经改性的纳米氧化铝在环氧树脂中的分散系数仅为0.3，而经过硅烷偶联剂改性后，分散系数可提高至0.8以上。

2. 界面相容性得到明显改善，使纳米氧化铝与有机基体间形成紧密的界面层，从而降低界面热阻，提升复合材料的导热、力学等性能。例如，在环氧树脂/纳米氧化铝复合材料中，经硅烷偶联剂改性后，导热系数可提升30%-50%，冲击强度提高20%-40%。界面热阻的降低可以通过红外热成像图直观展示，改性前的热阻为0.5 m²K/W，改性后则降至0.3 m²K/W。

这些数据表明，硅烷偶联剂改性显著提升了纳米氧化铝在复合材料中的性能。

（二）功能性能优化

1. 耐磨性增强：改性纳米氧化铝在耐磨材料中能更均匀地分散于基体，减少摩擦过程中的颗粒脱落，提升材料的耐磨寿命。如在橡胶耐磨涂层中，添加改性纳米氧化铝后，磨损率可降低20%-30%。

2. 耐腐蚀性改善：改性后纳米氧化铝表面形成的硅烷包覆层可阻隔腐蚀介质（如水、氧气、离子等）的渗透，同时增强与基体的结合力，使复合材料在高温、高湿等恶劣环境下的耐腐蚀性能显著提升，适用于海洋工程、化工设备等领域。

四、应用领域

1. 电子封装领域：作为导热绝缘填料，改性纳米氧化铝广泛应用于电子灌封胶、导热垫片等，其高导热性可快速传递电子器件产生的热量，同时良好的绝缘性和界面相容性保障了器件的稳定性与可靠性，某品牌导热硅胶添加改性纳米氧化铝后，导热系数提升至5W/(m·K)，湿态绝缘性能保持率超95%。

2. 复合材料领域：在环氧树脂、聚氨酯等复合材料中，改性纳米氧化铝可提升材料的耐磨性、耐高温性和力学强度，用于制造汽车零部件、航空航天部件等，如某汽车制动片采用改性纳米氧化铝增强环氧树脂复合材料，摩擦系数稳定，耐磨性提升40%。

3. 陶瓷材料领域：用于制备陶瓷刀具、陶瓷轴承等先进陶瓷制品，改性纳米氧化铝的高分散性与强界面结合力，可细化陶瓷晶粒，提升陶瓷的硬度、耐磨性和韧性，使陶瓷刀具的使用寿命延长30%-50%。例如，某知名刀具制造商采用改性纳米氧化铝制作的陶瓷刀具，切削速度提高了20%，且刀具磨损明显减少，得到了用户的高度评价。

4. 耐火材料领域：添加到耐火砖、耐火浇注料中，改性纳米氧化铝在高温下可促进烧结，提高材料的致密性和高温强度，同时增强耐腐蚀性，使其在冶金、玻璃等行业高温设备中具有更长的使用寿命。

5. 研磨抛光领域：作为研磨抛光液中的关键组分，改性纳米氧化铝能改善抛光液的稳定性和分散性，减少抛光过程中的划痕与凹坑，提升抛光效率与表面质量，广泛应用于半导体晶圆、光学玻璃的精密抛光。

6. 导热界面材料领域：应用于导热硅脂、导热凝胶等，通过构建高效的导热网络，显著提升界面导热效率，解决电子设备散热问题，某导热凝胶采用改性纳米氧化铝后，界面热阻降低60%，导热系数达8W/(m·K)。

五、技术优势与注意事项

（一）技术优势

1. 针对性强：可根据聚合物基料类型选择匹配的硅烷偶联剂（如环氧体系用KH560，聚烯烃体系用乙烯基硅烷），实现精准改性。

2. 性能提升显著：通过化学键合作用，从分散性、相容性、功能性能等多方面优化纳米氧化铝的特性，大幅提升复合材料的整体性能。

3. 应用广泛：适用于多种无机粉体（如石英、高岭土、氢氧化铝等）和聚合物体系，具有较高的通用性。

（二）注意事项

1. 用量控制：硅烷偶联剂用量需根据粉体粒径、比表面积及应用需求优化，超细粉体（粒径＜5μm）用量需增至2%-3%，用量过少改性不充分，过多则可能导致偶联剂自身团聚，影响改性效果。

2. 工艺条件：湿法改性需严格控制温度、反应时间及溶剂种类，干法改性需关注混合温度与时间，避免偶联剂分解或包覆不均。

3. 兼容性问题：尽量避免与表面活性剂、酯类增塑剂等助剂并用，防止干扰偶联剂在界面的反应，若必须使用，应在纳米氧化铝、偶联剂与聚合物充分混合后再添加其他助剂。

4. 储存与使用：改性后的纳米氧化铝应密封储存，防止吸潮影响性能；使用时需根据具体应用场景调整配方与工艺，确保改性效果的充分发挥。

硅烷偶联剂改性纳米氧化铝技术为提升纳米氧化铝在复合材料中的性能提供了有效途径，在多个工业领域具有重要的应用价值，随着技术的不断优化，其应用范围和效果将进一步拓展。
