服务热线
020-82089162
更新时间:2024-09-27 点击:97
硅酮胶 VS MS改性硅烷胶

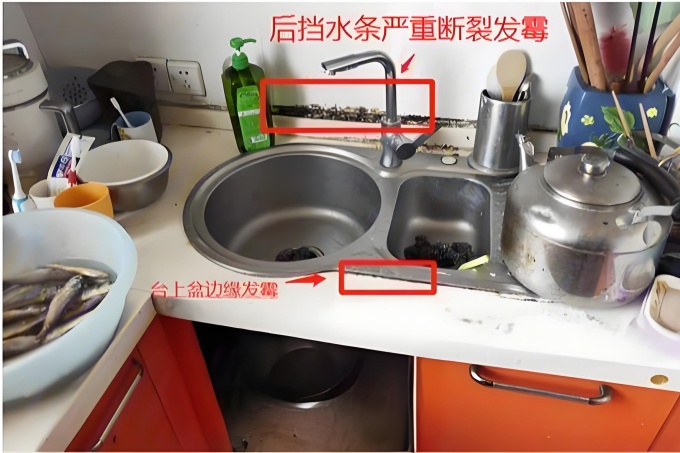

市面上常见的美容胶包含硅酮胶、MS改性硅烷胶、聚氨酯胶、聚硫胶等。最常用的是硅酮胶。对于家居装修来说,玻璃胶既要方便好用,又要环保健康无污染。无论怎么宣传,硅酮胶或多或少都有上图中的问题。所以最好的解决办法,就是换一种新型无污染的玻璃胶!
硅酮胶到底差在哪了?
1.防霉性能差
硅酮胶本身没有防霉效果,所谓的防霉硅酮胶的防霉效果是通过添加防霉剂实现的。防霉剂挥发掉后,防霉效果就变差。
2.粘接材料有限
家居装修中不可避免的出现木材、塑料、PVC板、玻璃等装饰建筑材料,例如玻璃砖墙、木质踢脚线、PVC墙板等,但是硅酮胶却不能粘接木材、塑料、PVC板、玻璃等材料。
3.有害物质释放
传统硅酮胶气味大,其中含有甲醛、甲苯等有害物质。对人体健康造成威胁。
另外,硅酮胶还具有腐蚀金属、时间长硅油析出污染材料等缺点。但是相比其他胶黏剂来说,硅酮胶具有良好的耐候性,所以一般建议在室外场景时可以采用硅酮胶,规避它的一些缺点。
MS胶到底强在哪了?
No.1.环保性
MS改性硅烷胶在生产和使用过程中无需添加有机溶剂,因此不含甲醛、甲苯、二甲苯等有害物质,TVOC(总挥发性有机物)极低,对人体和环境友好。
No.2.防霉性
MS改性硅烷胶因为其本身的分子结构,就像玻璃和铝合金一样自身是不会发霉的。所以具有天然防霉性。
No.3.无污染性
MS改性硅烷胶使用过程中不会污染接缝周边,清理方便,对其他材料友好。
No.4.粘接强度高
MS改性硅烷胶具有高粘接强度,MS改性硅烷免钉结构胶25g可粘接1kg的物体。适用于各种材料。
No.5.用途广泛
MS改性硅烷胶对于大部分装修材料都有很好的粘接性,特别是硅酮胶效果不好的木材、塑料和PVC板,MS改性硅烷胶也能够产生良好的黏附性。不仅在建筑领域有广泛应用,也在工业、汽车、家电等多个领域发挥作用。
目前市面上常用的装配式建筑密封胶的种类与特点
硅酮胶(SR)是以聚二甲氧基硅氧烷为主要原料制备而成的密封胶,该密封胶具有优良的弹性,耐候性好,但是也有一些缺陷,如可涂饰性差。
聚氨酯胶(PU)是以聚氨酯预聚体为主要成为,该类密封胶具有较高的拉伸强度,优良的弹性,但是耐候性,耐碱,耐水性差,不能长期耐热而且单组份胶贮存稳定性受外界影响较大,高温热环境下使用可能产生气泡和裂纹。
硅烷改性聚醚密封胶(SMP)是以端硅烷基聚醚为基础聚合物制备而成的密封胶。该类产品具有优良的弹性、低污染性等特点,与混凝土板、石材等建筑材料粘结效果良好。

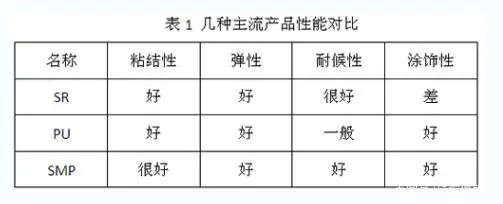

装配式建筑密封胶性能要求与选用
装配式建筑外墙板位于建筑外立面,直接处在大气环境下,包括温度、湿度、建筑荷载、地震荷载、阳光照射等多种因素会影响其性能,这样要求装配式建筑用密封胶也应有多方面的要求,综合性能的表现要强,主要性能要求如下:
1 力学性能
预制外墙板在荷载、温度等作用下,外墙板之间会产生相对位移,所以装配式建筑用密封胶必须具有一定的弹性,有一定的自由伸缩变形能力,并有优异的恢复能力。装配式建筑用密封胶的力学性能应包括位移能力、弹性恢复率、拉伸模量、断裂伸长率等指标。
2 耐候性
JGJ1-2014《装配式混凝土结构技术规程》中,明文规定建筑接缝防水密封材料应选用耐候性材料,如果材料选择不当,则会影响装配式建筑用密封性能和寿命,从而引起密封胶开裂,造成漏水,严重甚至使装配后不久就出现密封胶失效,影响建筑物安全。

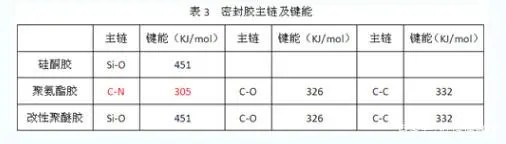

聚氨酯胶主链中含有的大量C-N键,与硅酮胶和改性聚醚胶相比,其键能最低。在长期的阳光照射下,聚氨酯胶分子链中的C-N键容易发生断链,出现粉化、开裂现象,这也是聚氨酯胶耐候性不如硅酮胶和改性聚醚胶的主要原因。
3 环保性
绿色环保是经济和社会发展的需求,小编按照GB18583对PU、SR、MS密封胶的TVOC进行检测,测试结果为PU胶TVOC为80mg/L,而SR和MS的TVOC均低于设备检测极限值(50mg/L),环保性明显优于PU胶。
除了挥发份外,PU胶还含有一定量游离的异氰酸酯,对人有一定的危害,有人感到头昏、头痛、恶心、呼吸急促,甚至有极少人闻后这种气味就立即呕血,严重的还会当即昏迷过去;它可在人体内聚集,长期在高浓度气体环境中会造成皮肤粘膜受损,毒害中枢神经系统,引起内脏功能紊乱至中毒,并且有潜在的致癌作用。使用时需注意保持良好的通风,采取必要的保护措施。
4 涂饰性

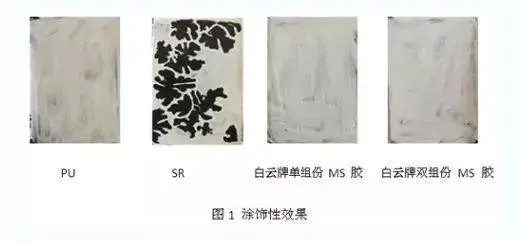

本文将水性防水乳胶漆涂饰在固化后的密封胶表面,结果如图1。
由图1可发现PU胶和SMP胶可以形成光滑、均一的漆膜,涂饰性较好;而SR胶由于表面能低,乳胶漆会收缩、不能形成均一的漆膜,涂饰性较差。
5 固化速率

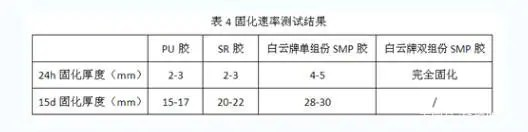

本文测试了24h固化厚度和15d固化厚度,结果见表4。
PU胶、SR胶和SMP胶均需要吸收空气中的湿气由表及里逐渐反应固化, PU胶24h时固化厚度为2-3mm,15d时固化厚度为15-17mm;SR胶 24h时固化厚度为2-3mm,15d时固化厚度为20-22mm;白云牌单组份SMP反应活性强,24h固化厚度为4-5mm,15d固化厚度为28-30mm。白云牌单双份SMP固化时与自身体系中的水分反应,内外同时发生,24h内可以完全固化。
从以上性能可以看出,与聚氨酯胶,硅烷改性聚醚胶和硅酮密封胶具有良好的粘接性、优异的力学性能和耐候性,综合性能佳,可为装配式建筑提供可靠的防水密封解决方案,保障装配式建筑的安全及使用寿命。但是需要注意的是有涂饰性要求的装配式建筑接缝密封不能选用硅酮密封胶。
