硅烷偶联剂专业生产厂家 - 广州依帕克斯

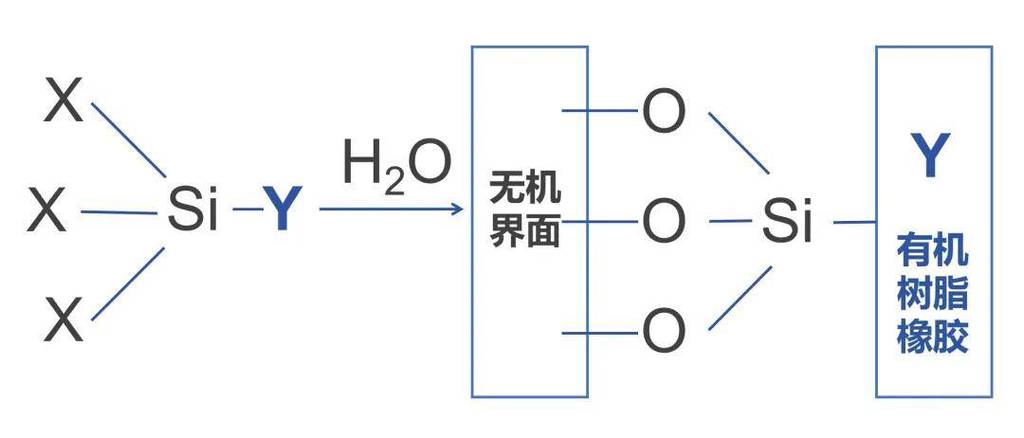

硅烷偶联剂是一类分子中含两种不同化学基团的有机硅化合物：一端是可水解的烷氧基（如甲氧基、乙氧基），能与玻璃、二氧化硅、金属氧化物等无机材料表面的羟基反应形成化学键；另一端是有机官能团（如氨基、环氧基、乙烯基、巯基），能与树脂、橡胶等有机高分子发生反应或相容。这种“一头连无机、一头连有机”的双重结构，使它能显著改善无机填料与有机基体之间的界面结合，从而提升复合材料的力学强度、耐水性、耐候性和电气性能。

广州依帕克斯材料技术有限责任公司生产 17 个大类的硅烷偶联剂，包括含氢硅烷、氯丙基硅烷、烷基硅烷、氨基硅烷、乙烯基硅烷、苯基硅烷、环氧硅烷、酰氧基硅烷、含硫硅烷、异氰酸酯基硅烷、脲基硅烷、苄基硅烷、硅氮烷、氟硅烷等，常备牌号 89 个，并提供硅氧烷、硅树脂（含球形硅树脂微粉）、原硅酸酯及低聚物等有机硅中间体与制品。

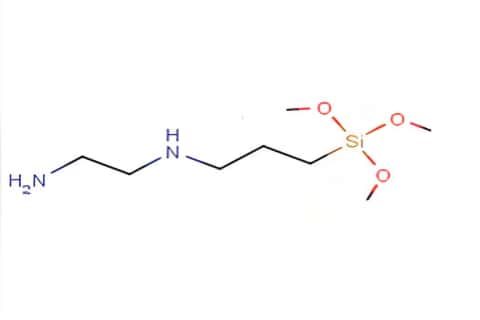

KH-550 是单氨基硅烷（γ-氨丙基三乙氧基硅烷），只带一个氨基，反应活性适中、适用面广，是环氧、酚醛、聚氨酯等体系最通用的附着力促进剂。KH-792 是双氨基硅烷（N-β-氨乙基-γ-氨丙基三甲氧基硅烷），分子中有两个氨基，氨基密度更高、反应活性更强，在环氧树脂、尼龙、聚酰亚胺等对附着力和交联密度要求更高的体系里效果更明显，但活性高也意味着更易黄变。一般选型逻辑是：普通体系优先 KH-550，追求更高附着力或需要更高交联密度时选 KH-792。

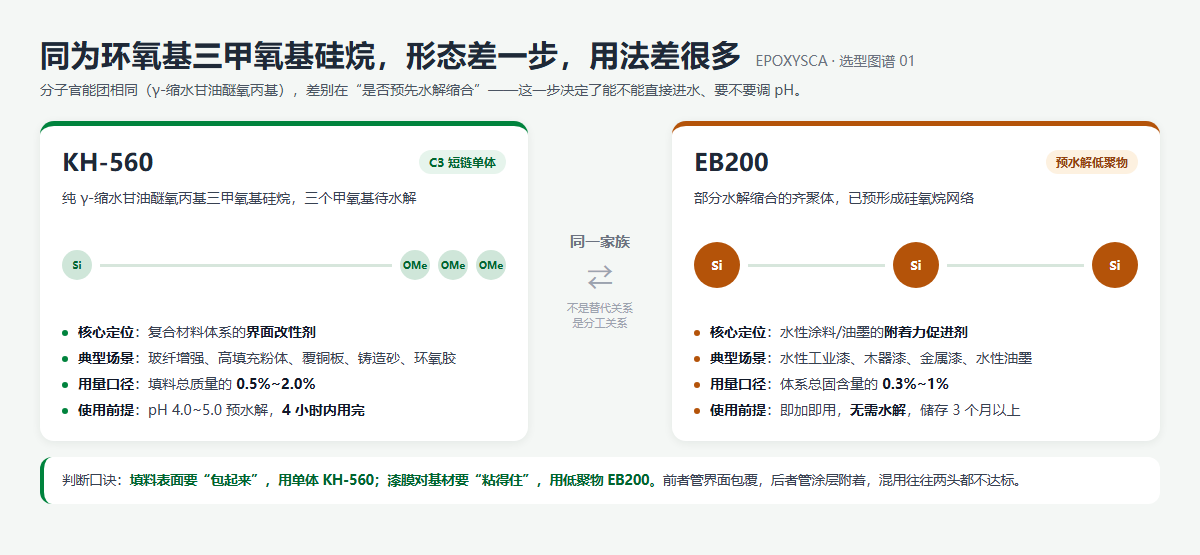

硅烷偶联剂主要有两种使用方法。一是表面预处理法：配成 0.5%~2% 的稀溶液（水/醇体系需先用醋酸调节 pH 至 3.5~5.5 促进水解），喷涂或浸渍无机填料、玻纤表面，干燥后再与树脂复合。二是直接添加法：在混料阶段直接加入树脂体系，添加量通常为填料或树脂质量的 0.3%~1.5%，具体取决于填料比表面积和体系极性。需要注意硅烷水解后活性会随时间下降，配好的溶液建议在数小时内用完。

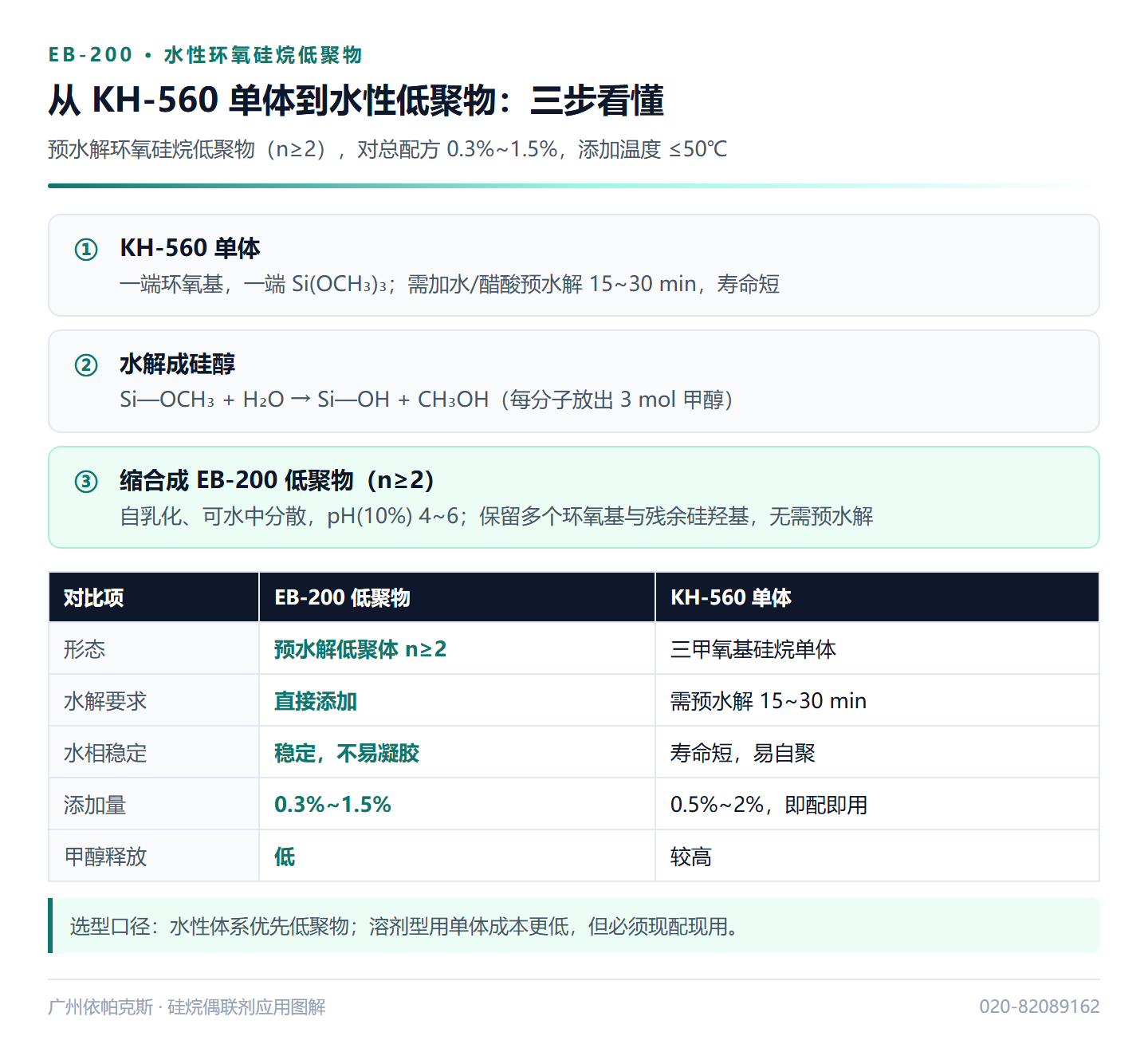

硅烷偶联剂中的烷氧基（甲氧基、乙氧基）遇水会发生水解，生成的硅醇会进一步自缩合形成硅氧烷低聚物，从而丧失与无机表面反应的活性。因此储存的核心是隔绝水分：应密封保存在阴凉干燥处，避免阳光直射和高温；开桶后应尽快用完，并在每次取用后立即密封，必要时充入干燥氮气。原包装未开封的常规保质期一般为12 个月左右，开桶后建议在 3 个月内用完。

不是。硅烷偶联剂存在最佳添加量区间，过量添加反而会带来负面影响：一是未反应的硅烷会在界面形成低分子层，削弱结合强度；二是多余的硅醇自缩合会形成脆性硅氧烷网络，导致力学性能下降；三是会增加成本并可能影响体系粘度和气味。通常添加量在填料或树脂质量的 0.3%~1.5% 之间，最佳值需结合具体填料和树脂体系做梯度实验确定。

在玻纤生产中，硅烷偶联剂是浸润剂的关键组分之一。它一方面通过硅醇与玻璃纤维表面的硅羟基形成共价键，另一方面通过有机官能团与后续复合的树脂基体反应，在玻纤与树脂之间建立牢固的化学桥接。这层界面能显著提高玻璃钢制品的干态和湿态强度、延长疲劳寿命，并明显改善制品在潮湿环境下的性能保持率。

广州依帕克斯材料技术有限责任公司位于广州市黄埔区红荔西路3号，销售咨询热线020-82089162，邮箱 epoxy@epoxysca.com。我们提供选型指导、样品支持与应用答疑，可以通过官网在线留言、电话或邮件联系我们，专业团队会协助您缩短配方调试周期。
