产品概述
EP-28 的分子中带有两个甲氧基硅基,在湿气或催化剂作用下可水解缩合形成硅氧烷链段。与多官能交联剂相比,它的二官能结构使缩合反应以链延伸为主,因而在硅烷化密封胶配方中起扩链与网络调节作用,可降低交联点密度、改善胶体的柔韧性和挤出性;在混炼硅橡胶中,EP-28 吸附于白炭黑表面,可抑制填料氢键网络引起的结构化,起到结构控制剂作用;在有机硅树脂中则作为改性剂引入二甲基硅氧烷链段,调节树脂柔韧性与疏水性。

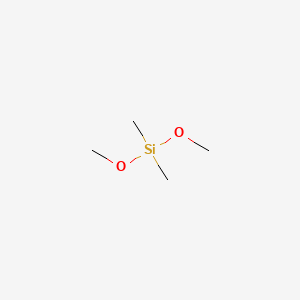

| 化学名称 | 二甲基二甲氧基硅烷(Dimethoxydimethylsilane,简称 DMDMS) |
|---|---|
| CAS No. | 1112-39-6 |
| 分子式 / 分子量 | C₄H₁₂O₂Si / 120.22 |
※ 以上为典型值,批检数据以出厂 COA / SDS 为准。
密封胶扩链:按配方总量的 1%~5% 在基料捏合阶段加入,与硅烷化聚合物、交联剂及催化剂配合使用;具体用量应结合表干时间与力学性能小试确定。
混炼硅橡胶结构控制:按白炭黑用量的 5%~10% 与填料一起在 100~140 ℃ 下共混,使其均匀吸附于填料表面,再进行后续混炼工序。
密封贮存于阴凉、通风、干燥处,防潮防火,避开酸碱与氧化剂。标准包装:20KG 纸箱、25KG 塑料桶、200KG 铁桶或 IBC(按产品实际可选),可按客户要求提供其他规格。官网未标注有效期,未开封常规有效期 12 个月。
一般按配方总量的 1%~5% 在基料捏合阶段与硅烷化聚合物一起加入,作为扩链剂调节交联网络密度,配合常规脱醇/脱酮肟交联剂与催化剂使用;混炼硅橡胶中作结构控制剂时,通常按白炭黑用量的 5%~10% 与之共混。具体用量应结合表干时间、力学性能小试确定,过量会明显降低交联强度。
两者结构不同:EP-28 是二甲基二甲氧基硅烷,只有 2 个可水解甲氧基,主要起扩链和调节作用,交联贡献小,可改善密封胶柔韧性与挤出性;EP-27 是双硅烷、含 6 个乙氧基,交联密度约为普通单硅烷的 2 倍,侧重提高强度与附着。要求高交联、高附着选 EP-27,需要扩链调柔韧、降模量时用 EP-28,两者也可按比例并用。
EP-28 的甲氧基遇水会缓慢水解缩合,开桶后应尽快用完并重新密封,避免吸入水汽产生浑浊或低聚物;配料时填料、溶剂需烘干,水分控制在 0.1% 以下更稳妥。混炼胶中使用时建议在 100~140 ℃ 下与白炭黑等填料充分共混,使其均匀吸附于填料表面,停放 24 小时后再薄通出片效果更稳定。
密封贮存于阴凉、通风、干燥处,防潮防火,避开酸碱与氧化剂。标准包装:20KG 纸箱、25KG 塑料桶、200KG 铁桶或 IBC(按产品实际可选),可按客户要求提供其他规格。官网未标注有效期,未开封常规有效期 12 个月;开封后请尽快用完并重新密封,出现浑浊或析出后建议不再用于关键体系。
产品中心
PRODUCTS新闻资讯
NEWS电话
微信扫一扫
地址：广州市黄埔区红荔西路3号
邮箱：epoxy@epoxysca.com
传真：
