KH-560 γ-缩水甘油醚氧丙基三甲氧基硅烷 CAS 25214-70-4

Q: KH-560 在环氧密封胶和涂料中的推荐添加量是多少?

常用三种方式:①填料处理——按填料(硅微粉、玻纤、云母、氢氧化铝等)重量的 0.3%~1.0% 预处理;②树脂掺混——按配方总量的 0.5%~2.0% 直接加入环氧或聚氨酯体系;③底涂——配成 1%~5% 的醇溶液刷涂/喷涂于玻璃、金属、混凝土基材。添加量过小偶联不充分,过大反而可能降低耐水性,需以实测为准。

Q: KH-560 如何储存?出现增粘还能用吗?

密封贮存于阴凉、通风、干燥处,避光防潮,远离水汽与酸碱。标准包装为 20KG 纸箱、25KG 塑料桶、200KG 铁桶或 IBC,未开封常规有效期 12 个月。甲氧基硅烷吸潮后会水解自聚,表现为粘度上升、浑浊;轻微增粘仍可用于非关键体系,但需先小试,明显凝胶或浑浊的批次不建议继续使用。

KH-560(γ-缩水甘油醚氧丙基三甲氧基硅烷,CAS 25214-70-4)环氧基硅烷偶联剂,用于环氧密封胶灌封胶、玻纤电子布、涂料油墨及无机填料处理,提升对玻璃/金属附着力。广州依帕克斯厂家直供,对应 A-187、KBM-403。

访问次数： 2487

价格：我要询价

CAS No.： 2530-83-8

更新日期： 2025-10-27

在线留言

产品概述

产品描述

KH-560 是带有缩水甘油醚氧基(环氧基)和可水解甲氧基硅基的双官能有机硅烷,无色至微黄色透明液体。环氧基团与环氧、聚氨酯、丙烯酸、酚醛等树脂相容性好并参与固化反应;甲氧基水解生成的硅醇与无机基材表面的羟基缩合,在有机/无机界面形成化学桥接,提高粘接强度、耐水煮与耐湿热老化性能。本品可溶于水(水解)、醇、酮、酯等多数溶剂。

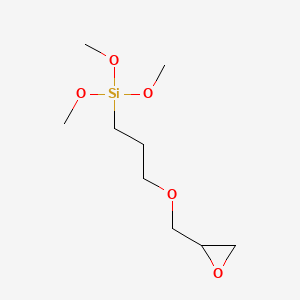

KH-560(γ-缩水甘油醚氧丙基三甲氧基硅烷)键线式结构图 — KH-560 化学结构式:(CH₃O)₃Si—(CH₂)₃—O—CH₂—CH—CH₂(环氧丙氧基,CH 与 CH₂ 间为环氧氧桥)

KH-560 技术指标
化学名称	γ-(2,3-环氧丙氧)丙基三甲氧基硅烷((3-Glycidoxypropyl)trimethoxysilane)
CAS No.	25214-70-4
分子式 / 分子量	C₉H₂₀O₅Si / 236.34
含量	≥97.0%
外观	无色或微黄色透明液体
密度(ρ20)	1.070 ± 0.005 g/cm³
折光率(n²⁵D)	1.4270 ± 0.0050
闭杯闪点	≥100 ℃
溶解性	溶于醇、酮、酯等多数溶剂;可水解分散于水
国外对应牌号	A-187(联碳/迈图)、Z-6040(道康宁)、KBM-403(日本信越)

※ 以上为典型值,批检数据以出厂 COA / SDS 为准。

应用领域

环氧密封胶/灌封胶:作为粘接促进剂,显著提升对玻璃、金属、陶瓷、PCB 基材的粘接强度与耐湿热老化性能。
玻纤浸润剂与电子布:与成膜剂复配,改善玻纤与环氧基体的结合,适配电子级玻纤布应用。
涂料与油墨:环氧、聚氨酯、丙烯酸体系的附着力促进剂,提升涂层对玻璃、金属、混凝土的附着与耐水煮、耐盐雾表现。
无机填料处理:用于硅微粉、玻纤、云母、氢氧化铝、滑石粉等填料的表面偶联,提高填充体系的力学与电气性能。
砂石与石材防护:用于石材、混凝土表面的增强与憎水处理配套。

使用方法与添加量

填料预处理:按填料重量的 0.3%~1.0%,配成稀水溶液(pH 4~5)喷雾到填料上,110~120 ℃ 烘干。

树脂掺混:按配方总量的 0.5%~2.0% 直接加入环氧、聚氨酯等体系,混合均匀。

底涂:配成 1%~5% 的醇溶液,刷涂或喷涂于基材,待溶剂挥发后施工涂层或胶层。具体用量以实测为准。

包装与储存

密封贮存于阴凉、通风、干燥处,避光防潮。标准包装:20KG 纸箱、25KG 塑料桶、200KG 铁桶或 IBC,可按客户要求提供其他规格。未开封常规有效期 12 个月。

常见问题(FAQ)

KH-560 与 KH-570 怎么选?两者有什么区别?

区别在有机反应基团:KH-560 带缩水甘油醚氧基(环氧基),通过与环氧、氨基、羧基等基团开环反应成键,适合环氧、聚氨酯、丙烯酸等可开环体系;KH-570 带甲基丙烯酰氧基,通过自由基共聚反应,适合不饱和聚酯、丙烯酸乳液、UV 固化体系。按树脂固化机理选:离子/加成固化选 KH-560,自由基固化选 KH-570。
