新闻资讯
NEWS新闻资讯
NEWS玻璃纤维或矿物填料复合材料力学下降且断面团聚,多由硅烷偶联剂分散不良引起。本文从界面成键机理出发,结合KH-550、KH-560、KH-570选型对照,排查水解pH、剪切力及添加量三大主因,提供工艺调整参数。

硅烷偶联剂改善复合材料性能的核心在于构建无机-有机界面层。其分子结构包含两类反应性基团:一端为可水解的烷氧基,另一端为有机官能团。

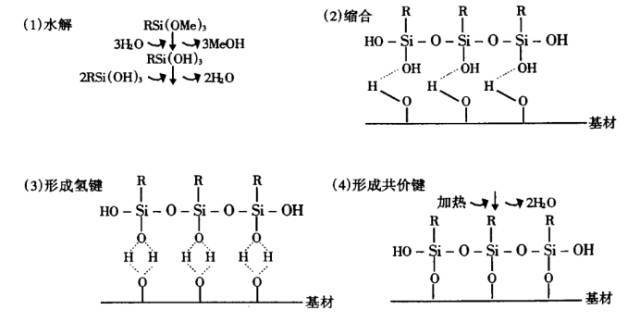

在水解阶段,烷氧基与水反应生成硅醇基(Si-OH)。在酸性催化下,硅醇基与无机填料表面的羟基发生缩合反应,形成稳定的Si-O-Si或Si-O-M(M为无机元素)共价键。同时,硅醇基之间发生自缩合,在填料表面形成聚硅氧烷网络。
在界面层构建中,有机官能团与树脂基体发生化学交联或物理缠结。这种双键合机制将不相容的无机相与有机相通过界面层连接,有效传递应力。以玻璃纤维为例,表面富含硅羟基,与硅烷水解产物缩合后,界面层厚度通常控制在几纳米至几十纳米之间。该界面层不仅能提高润湿性,还能在受力时通过分子链段运动耗散能量。若水解不完全或缩合过度,界面层厚度与交联密度失衡,便会导致分散不良。
针对不同树脂基体与填料体系,需选择匹配官能团的硅烷牌号。以下选取氨基、环氧及甲基丙烯酰氧三类常用牌号进行参数与特性对照:
| 牌号 | 化学名 | CAS号 | 适用树脂体系 | 水解pH要求 | 固化反应特性 |
|---|---|---|---|---|---|
| KH-550 | γ-氨丙基三乙氧基硅烷 | 919-30-2 | 环氧、酚醛、尼龙 | 3.5–4.5 | 氨基参与固化,具催化作用 |
| KH-560 | γ-(2,3-环氧丙氧)丙基三甲氧基硅烷 | 2530-83-8 | 环氧、聚氨酯、丙烯酸 | 4.0–5.0 | 环氧基开环交联,需避免强酸 |
| KH-570 | γ-(甲基丙烯酰氧)丙基三甲氧基硅烷 | 2530-85-0 | 不饱和聚酯、丙烯酸、ABS | 3.5–4.5 | 双键参与自由基聚合 |
差异点分析:KH-550的氨基反应活性高,适用于极性较强的环氧与酚醛体系,但在聚氨酯中可能干扰异氰酸酯反应。KH-560的环氧基在酸性条件下易开环失效,因此其水解pH需严格控制在4.0以上,且固化时需避免酸性残留。KH-570的双键需与树脂的自由基聚合同步,适用于不饱和聚酯与丙烯酸体系,在环氧体系中则仅能提供物理附着力。选型时需确保有机官能团与基体树脂的固化机理相匹配。
硅烷水解与缩聚速率受pH值影响显著,酸性条件可有效催化水解并抑制过度缩聚。不同牌号对pH的敏感度存在差异:
| 硅烷类型 | 推荐pH值 | 加酸量(占水%) | 熟化时间 | 适用期 |
|---|---|---|---|---|
| 氨基硅烷(KH-550) | 3.5–4.5 | 0.1–0.3 | 30 min | 4 h |
| 环氧硅烷(KH-560) | 4.0–5.0 | 0.05–0.1 | 15 min | 8 h |
| 甲基丙烯酰氧硅烷(KH-570) | 3.5–4.5 | 0.1–0.3 | 30 min | 4 h |
当水解液pH值低于3.0时,缩聚反应速率远超水解速率,易生成不溶性聚硅氧烷凝胶。这不仅导致有效硅醇浓度下降,还会在填料表面形成微观团聚,最终在复合材料断面留下界面缺陷。因此,配制水解液时需使用精密pH计监测,并严格控制加酸量。
表面处理阶段,填料与偶联剂的混合需具备足够的剪切力以打破团聚。使用高速混合机时,转速需设定在800–1200 r/min,物料温度升至100–110℃并维持10 min。若转速低于500 r/min或温度不足80℃,偶联剂仅能物理附着于填料表面,未形成化学键合,后续受热易脱附。对于高比表面积纳米填料,建议采用喷雾添加法,将偶联剂用溶剂稀释后均匀喷入,以改善局部浓度过高引发的团聚。
添加量需严格控制在阈值内。以KH-550处理碳酸钙为例,添加量达填料质量1.0%–1.5%时,拉伸强度可提升约15%。当添加量超过2.0%时,多余偶联剂会在填料表面形成多层物理吸附,导致界面层内聚强度下降,冲击强度反而降低10%以上。过量添加不仅增加体系粘度,还会影响加工流动性。实际用量需通过梯度实验确定最佳值。
KH-550氨基高温易氧化发黄。需排查混合温度是否超120℃或水解pH偏低。建议烘干温度降至100℃内,水解pH调至4.0。
多为添加量超标或混合温度过低,未反应物游离结晶。需将添加量降至1.5%内,并确保混合温度达100℃以上。
环氧体系推荐KH-560,其环氧基能与胺类固化剂交联。若用KH-550会加速固化并可能导致放热峰过高,需根据配方小试确认。
要求提供GC检测报告,主含量需≥98%。同时需明确二聚体及低聚物杂质上限,低聚物过多会导致水解发浑及分散不良。
电话
微信扫一扫
