同样挂着“环氧基三甲氧基硅烷”的名号，KH-560 和 EB200 在配方师手里却是两种工具：前者是填料表面包覆的主力界面改性剂，后者是水性体系里即加即用的附着力促进剂。差异的根源不在官能团，而在化学形态——一个是等待水解的单体，一个是预先水解缩合的低聚物。本文用 9 个问答讲清两者的选型边界、两套用量口径与现场失效排查顺序。

本文目录

一、EB200 和 KH-560 是同一种东西吗？　二、为什么 EB200 不用预水解？　三、水性体系里 KH-560 为什么会发浑？　四、水性涂料提附着力，用量为什么只有 0.3%~1%？　五、玻纤增强、高填充粉体为什么还得用 KH-560？　六、甲醇释放与气味，环保账怎么算？　七、储存期 3 个月 vs 4 小时，产线怎么排？　八、现场失效，先查工艺还是先换牌号？　九、什么情况能用 EB200 替代 KH-560？

EB200与KH-560定位对照图

一、EB200 和 KH-560 是同一种东西吗？

从官能团看，两者确实是“一家人”：都带 γ-缩水甘油醚氧丙基（环氧基）和三个甲氧基，与环氧、聚氨酯、丙烯酸等树脂体系都有反应位点。差别发生在化学形态这一层。

对比维度	KH-560	EB200
化学形态	C3 短链单体，三个甲氧基全部待水解	部分水解缩合低聚物，已预形成硅氧烷网络
核心定位	复合材料体系的核心界面改性剂	水性涂料/油墨的附着力促进剂
典型体系	油性树脂、干法填料改性工艺	水性环氧、水性聚氨酯乳液、水性油墨
使用前提	pH 4.0~5.0 预水解，4 小时内用完	即加即用，无需水解，可长期储存
用量口径	填料总质量的 0.5%~2.0%	体系总固含量的 0.3%~1%

一句话概括：两者不是替代关系，是分工关系。产品参数详见 KH-560 产品页与 EB200 产品页，同系列单体的完整清单见环氧基硅烷栏目。

二、为什么 EB200 不用预水解？低聚物到底“预”了什么？

单体 KH-560 的三个甲氧基必须先水解成硅醇（Si-OH），才能与无机基材表面的羟基缩合成键。而水解这一步对条件极其挑剔：醇水比 1:2~1:5、冰醋酸把 pH 压在 4.0~5.0、搅拌 15~20 分钟至澄清、再静置熟化 30 分钟——任何一个参数跑偏，都会走向“自聚报废”而不是“水解完成”。

EB200 在出厂前就完成了部分水解与缩合，分子里已经预形成了硅氧烷网络和残余硅醇。加入水性体系后，它跳过了最不可控的“现场水解”环节，直接进入展膜与成键阶段。代价也很明确：低聚物分子量大、渗透性低于单体，对“钻进填料孔隙做完整包覆”这类场景不如单体彻底——这就是两者分工的化学根源。

延伸阅读：水解液放久了还能不能用，见硅烷偶联剂水解后硅醇的保存期限还能不能用？；水解液 pH 的在线监控方法，见替代验证：水解液稳定性与 pH 值监控。

三、水性体系里 KH-560 为什么会发浑，EB200 为什么不会？

把未水解的 KH-560 直接倒进中性水里，水解速率失去控制：大量硅醇在短时间内生成，又迅速互相缩聚，表现就是溶液发白、出现絮状沉淀——这一桶基本就报废了。正确做法是先把水调成酸性缓冲环境（pH 4.0~5.0），让水解以可控速率进行，再去做包覆。

EB200 不会出现这个问题，因为它已经越过了缩聚高峰：残余可水解的甲氧基少，再缩聚的空间小，加进水性体系不会自聚发浑，也不会分层沉淀。唯一的例外是 pH>9 的强碱性体系——长期储存仍会缓慢缩聚，所以它适合中性至弱酸性的水性环氧、水性聚氨酯乳液，加入时机选在调漆末段，避免与强酸/强碱组分长时间接触。

四、水性涂料提附着力，用量为什么只有 0.3%~1%？

因为在水性漆配方里，EB200 承担的是配方功能助剂的角色，而不是填料包覆的主剂。它的工作对象是“漆膜与基材的界面”：在 5052 铝合金、玻璃、陶瓷、混凝土等无机基材表面形成致密的硅烷交联层，把漆膜的“物理搭接”升级成“化学键合”。这个任务只需要覆盖界面，不需要覆盖填料的全部分散，所以按体系总固含量的 0.3%~1% 计量就够。

用量下限有讲究：低于固含量 0.3% 时，硅氧烷交联层不完整，最典型的表现就是耐盐雾不达标、水煮后起泡——把用量提到 0.5%~0.8% 通常就能显著改善。顺带的收益还包括辅助颜料分散、降低漆膜吸水率。水性体系里的投料位置选择，可以参考乳胶漆该加哪种硅烷？三个投料位置，对应三套牌号；添加量与分散性的关系见硅烷偶联剂添加量和填料分散性呈什么关系？

五、玻纤增强、高填充粉体为什么还得用 KH-560？

填料表面处理的目标是完整的单分子层包覆：偶联剂要按填料的有效比表面积足量覆盖，用量按填料总质量的 0.5%~2.0% 计算。这件事要求助剂分子小、渗透好、能逐个“铺”在填料表面——这正是单体的强项，低聚物反而因为分子大、铺展慢而吃亏。

所以玻纤增强热塑/热固塑料、高填充无机粉体改性、电子封装与覆铜板、铸造型砂、环氧胶粘剂这些场景，KH-560 仍是默认答案：它提升的是复合材料的干湿态力学强度、层间剪切强度和湿态电气性能。工艺上配套的是雾化喷洒、分段滴加等干法/半干法处理手段，处理均匀性的判断方法见硅烷偶联剂分散不良的宏观失效怎么表征？

六、甲醇释放与气味，环保账怎么算？

KH-560 水解时按化学计量释放甲醇，每摩尔单体水解大约放出三摩尔甲醇，车间气味与 VOC 压力都集中在这个环节，烘干段还要专门脱除残留甲醇。EB200 因为大部分甲氧基已经反应掉，甲醇释放量显著低于单体，更环保低味，对车间没有烘干脱甲醇的硬要求。

但要把账算全：EB200 是进口低聚物产品，采购成本明显高于国产大宗量产的 KH-560。合理的算法是“原料价差 + 工艺成本”：省掉水解工位、报废率、烘干能耗和废水处理，再叠加低气味的车间环境收益，在水性配方里往往能打平甚至反超；而在成本敏感的干法填料大宗处理里，KH-560 依然是最便宜的选择。

七、储存期 3 个月 vs 4 小时，产线怎么排？

KH-560 的水解液是“现配现用”品：从配液算起 4 小时内必须用完，超时即使外观澄清也已失去反应活性，发浑的直接整桶报废。这要求产线把配液节拍和填料处理节拍对齐，班组长要盯配液时间标签。

EB200 没有时效闸门：配好的水性体系常温存放 3 个月以上不会自聚发浑，可以预混、可以库存，产线排产自由度完全不同。两条路径的完整对照见下图。

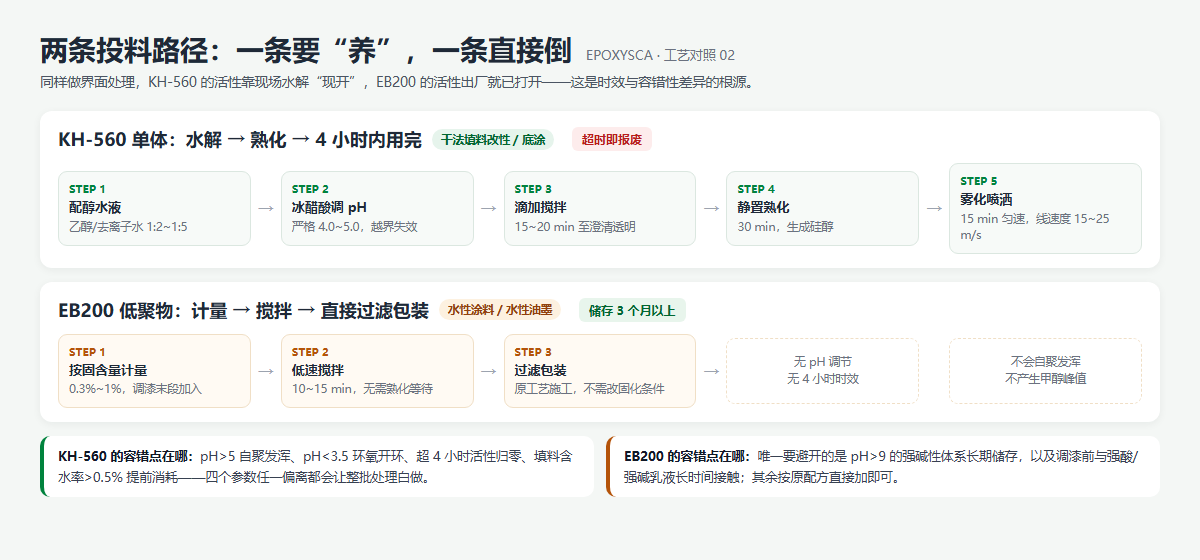

KH-560与EB200工艺路径对比图

八、现场失效，先查工艺还是先换牌号？

先查工艺，再查牌号，最后查基材——顺序错了会白折腾，因为大部分“偶联剂不行”其实是水解液、含水率或基材清洁度的问题。

排查层	KH-560 体系	EB200 体系
① 工艺参数	溶液发浑/絮状→整桶报废；配液超 4 小时→已失活；pH>5.0 自聚、<3.5 环氧开环；填料含水率>0.5% 提前消耗；线速度<10 m/s 局部富集、>30 m/s 温升超 80℃；双螺杆注入点>210℃ 受热交联堵喷嘴	只需查两点：体系 pH 是否>9、是否在调漆末段加入
② 牌号与用量	制品表面白斑→超过填料饱和吸附量，析出游离硅烷；拉伸强度降超 15% 且主喂料口直喷→改侧喂料液体注入；湿热老化后体积电阻率骤降 1~2 个数量级→查 pH 区间与烘干温度	水性漆里误用单体→发浑、破乳、缩孔；耐盐雾不达标且用量低于固含量 0.3%→提至 0.5%~0.8%；批次间附着力波动→查分散是否均匀，团聚颗粒形成缩孔
③ 基材与固化	铝合金/混凝土表面残油→点状脱落，90% 是除油不彻底；烘烤温度低于 60℃→硅氧烷网络未完全交联，水煮后整片脱落。基材问题换牌号不会好，先做空白对照再判断

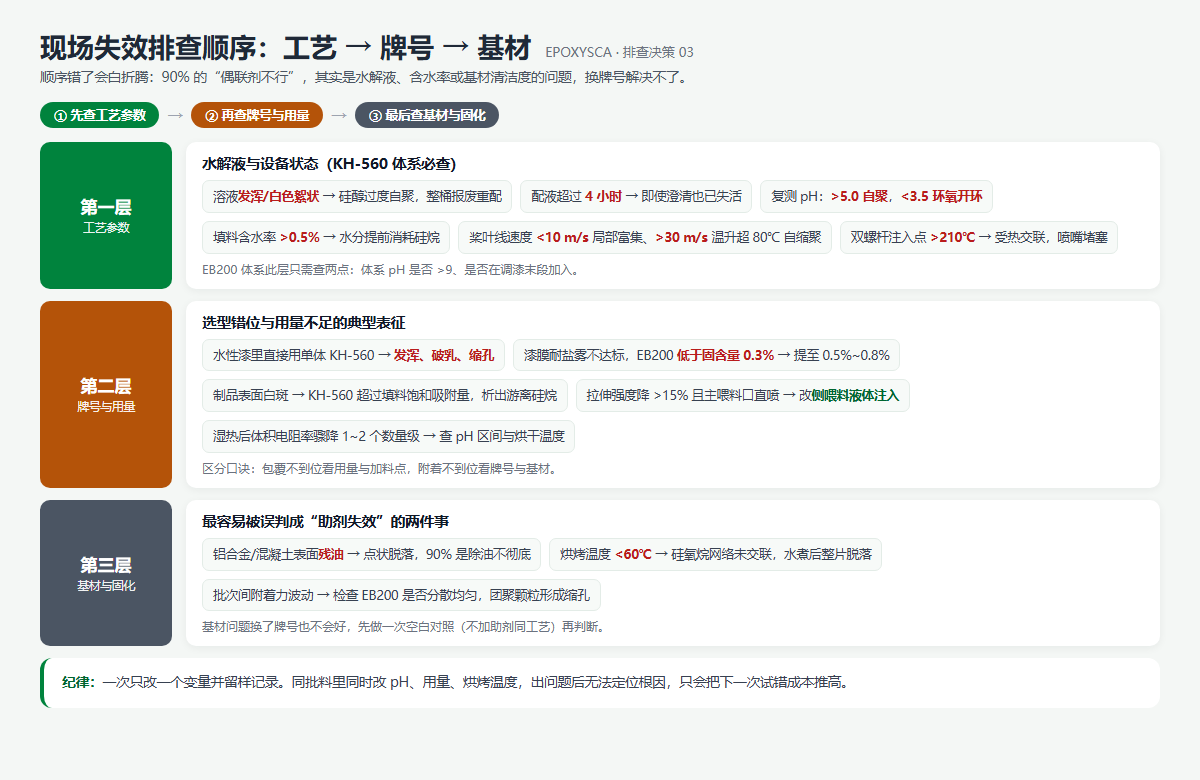

现场失效排查决策图

九、什么情况能用 EB200 替代 KH-560？

替代成立的三个条件：水性体系、目标是基材附着力而非填料包覆、希望取消水解工位并降低气味。满足这些，即使油性体系里对耐水耐候和低甲醇有更高要求，也可以优先考虑 EB200。

替代不成立的三种情况：干法填料表面包覆（要完整单分子层）、玻纤浸润剂与覆铜板（要渗透与界面剪切强度）、成本敏感的大宗粉体处理（单体便宜得多）。

决定替代后，配方要做三处修正：用量口径从“填料质量百分比”改为“体系固含量百分比”；投料点从填料处理工序改到调漆末段；取消水解工位与 pH 调节环节，同时把体系 pH 控制在 9 以下。

典型场景	推荐牌号	用量	关键操作要点
水性工业漆/木器漆提铝合金附着力	EB200	固含量 0.5%~0.8%	调漆末段加入，低速搅拌 10~15 分钟
水性油墨降吸水率、提耐盐雾	EB200	固含量 0.3%~1%	避免与强酸/强碱组分长时间接触
玻纤增强塑料、覆铜板填料处理	KH-560	填料质量 0.5%~2.0%	pH 4.0~5.0 水解，4 小时内用完
高填充粉体干法改性	KH-560	填料质量 0.5%~2.0%	雾化喷洒 15 分钟，线速度 15~25 m/s
环氧灌封胶/胶粘剂	KH-560	填料质量 0.5%~1.0%	加料顺序与相容性见灌封胶 8 问

相关阅读：电子灌封胶用硅烷偶联剂怎么选？用量、加料顺序与相容性 8 问；硅酮密封胶体系的选型见硅烷偶联剂对硅酮密封胶性能有什么影响？。如需 EB200 样品与水性配方技术支持，欢迎通过联系我们页面获取。

上一篇：硅烷偶联剂在汽车玻璃密封中的界面成键原理与选型决策下一篇：没有了！
