KH-540 3-氨丙基三甲氧基硅烷 CAS 13822-56-5

Q: KH-540 在环氧、酚醛、PBT 等树脂体系中建议加多少?

常用两种工艺:①填料预处理——按填料重量的 0.3%~1.0% 将 KH-540 稀释后喷雾或浸渍到玻纤、云母、硅灰石等填料上,烘干后使用,效果最稳定;②整体掺混(迁移法)——按树脂固含量的 0.2%~1.0% 直接加入配方。具体添加量需结合配方与工艺以实测附着力、干湿态强度为准,过量添加反而可能带来脆化或凝胶风险。

KH-540(3-氨丙基三甲氧基硅烷,CAS 13822-56-5)氨基硅烷偶联剂,含量≥98%,用于玻纤浸润剂、玻璃/金属底漆、铸造树脂及环氧/聚氨酯体系附着力促进。广州依帕克斯厂家直供,支持 200KG/IBC 包装。

访问次数： 1517

价格：我要询价

CAS No.： 13822-56-5

更新日期： 2025-10-26

在线留言

产品概述

产品描述

KH-540 是一种带有活性胺基团和可水解无机甲氧基硅基的双官能有机硅烷,外观为无色至微黄色透明液体,具有特殊氨味,可溶于醇、链烃及芳香烃等溶剂。分子中的氨基可偶联有机高分子,甲氧基水解生成的硅醇可与无机表面的羟基缩合,从而在有机/无机界面构建化学桥接,显著提升粘接强度与耐水、耐老化性能。

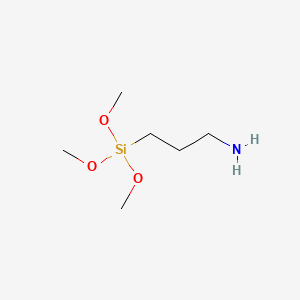

KH-540(3-氨丙基三甲氧基硅烷)键线式结构图 — KH-540 化学结构式:H₂N—(CH₂)₃—Si(OCH₃)₃

KH-540 技术指标
化学名称	3-氨丙基三甲氧基硅烷(3-Aminopropyltrimethoxysilane)
CAS No.	13822-56-5
分子式 / 分子量	C₆H₁₇NO₃Si / 179.29
含量	≥98.0%
外观	无色或微黄色透明液体
密度(ρ20)	1.010 ± 0.005 g/cm³
沸点	210 ℃ / 760 mmHg
折光率(n²⁵D)	1.4240 ± 0.0050
闭杯闪点	82 ℃
溶解性	溶于醇、链烃、芳香烃等溶剂;可水解配制稀水溶液
国外对应牌号	A-1110(联碳/迈图)、Z-6610(道康宁)、KBM-903(日本信越)

※ 以上为典型值,批检数据以出厂 COA / SDS 为准。

应用领域

玻璃纤维/电子布复合材料:作为整体或浸润剂组分,改善纤维与树脂基体的浸润与结合强度。
玻璃与金属底漆:作为玻璃、铝、钢铁等基材的底涂,提升涂层/胶层附着力与耐水性。
铸造用树脂:作为冷硬固化酚醛树脂和呋喃树脂的添加剂,增强树脂与硅砂的粘合,提高型砂强度与抗湿性。
氨基硅油及其乳液合成:作为基础原料引入氨丙基。
胶粘剂与密封材料:用于聚氨酯、环氧、腈类、酚醛体系的粘接促进剂,改善颜料分散并提高对玻璃、铝、铁金属的粘合性;也适用于聚氨酯、环氧和丙烯酸乳胶涂料。
矿物填充热塑/热固性树脂:用于酚醛、聚酯、环氧、PBT、聚酰胺、聚碳酸酯等体系,大幅提高干湿态抗弯、抗压、剪切强度与湿态电气性能,改善填料的润湿与分散。
玻纤棉与矿物棉:加入酚醛粘结剂中,提高防潮性并增加压缩回弹性。

使用方法与添加量

填料预处理(推荐):按填料重量的 0.3%~1.0%,将 KH-540 用醇/水稀释后喷雾或浸渍到玻纤、云母、硅灰石等填料表面,110~120 ℃ 烘干后使用,效果最稳定。

整体掺混(迁移法):按树脂固含量的 0.2%~1.0% 直接加入配方,混合均匀。具体用量需结合配方与工艺,以实测附着力、干湿态强度为准。

包装与储存

密封贮存于阴凉、通风、干燥处,防潮防火。标准包装:20KG 纸箱、25KG 塑料桶、200KG 铁桶或 IBC,也可按客户要求提供其他规格。未开封常规有效期 12 个月。

常见问题(FAQ)

KH-540 可以配成水溶液使用吗?如何配制?

KH-540 的甲氧基硅基可以水解,允许配成水溶液使用。推荐做法:先用少量醇(如乙醇、异丙醇)将 KH-540 预分散,再边搅拌边加水,配成 0.5%~2% 的稀溶液,最后用稀乙酸调 pH 至 4~5 促水解。注意:硅烷水溶液的活性窗口由水解与缩合这对竞争反应决定,配好后建议当天用完,久置会因自缩合生成聚硅氧烷而失效。
