硅烷改性聚醚（MS）密封胶的配方表，无论各家怎么命名，拆开都是六段式结构：基础聚合物（端硅烷基聚醚）+ 增塑剂 + 填料 + 增粘树脂 + 硅烷偶联剂 + 催化剂及其他助剂。其中端硅烷基聚醚占 30%~40%，是湿固化交联的主链；碳酸钙等填料占 25%~35%，负责补强与降本；硅烷偶联剂占比最小（0.3%~1.5%），却同时承担增粘与捕水两个任务。

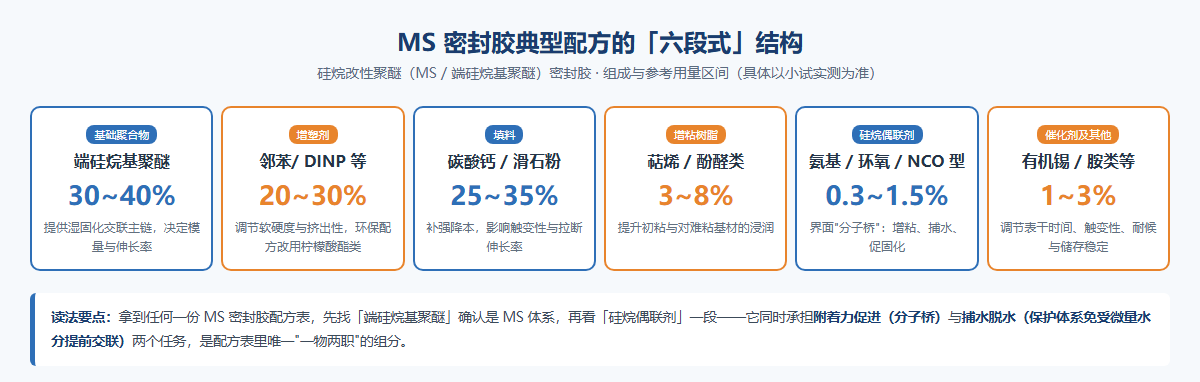

MS密封胶配方六段式结构

拿到一份配方表，建议按“先找主链、再看硅烷、最后核对助剂”的顺序读：确认端硅烷基聚醚的官能度（二官能/三官能决定模量与伸长率），再看硅烷偶联剂选的是氨基、环氧还是异氰酸酯型，基本就能判断这份胶的定位是通用建筑、装配式接缝还是工业装配。

二、MS 密封胶配方比例怎么定？典型配比区间

配方比例没有“标准答案”，只有行业通用的参考区间。下表是 MS 密封胶各段组分的常见落点，供对照自己的配方读数：

组分	代表原料	典型区间	主要作用
基础聚合物	端硅烷基聚醚（MS 树脂）	30%~40%	湿固化交联主链
增塑剂	DINP / 柠檬酸酯类	20%~30%	调软硬度与挤出性
填料	重钙 / 轻钙 / 滑石粉	25%~35%	补强、降本、调触变
增粘树脂	萜烯 / 酚醛 / 松香酯	3%~8%	初粘与难粘基材浸润
硅烷偶联剂	氨基 / 环氧 / NCO 型	0.3%~1.5%	增粘 + 捕水 + 促固化
催化剂及助剂	有机锡 / 胺类 / 触变剂	1%~3%	表干、触变、储稳

比例微调的逻辑：想更软、伸长率更高，提增塑剂、降填料；想更快表干，动催化剂并用活性更高的硅烷；附着力不达标，优先动硅烷偶联剂的类型与用量，而不是大面积改配方。

三、“配方是什么、怎么读”？六段式读法一句话讲清

很多采购在 1688 上问“MS 密封胶配方是什么”，其实是想问怎么把一张陌生的配方表读懂。一句话概括：MS 配方 = 一条会“遇湿自交联”的聚醚主链，用增塑剂调软硬、用填料撑强度、用硅烷搭桥粘基材、用催化剂控制固化节奏。

读表时抓三个关键位：①主链官能度——决定胶是高模量（结构装配）还是低模量（伸缩缝）；②硅烷类型——决定对哪些基材粘得牢；③有没有补硅烷“捕水剂”——决定储存稳定性。看懂这三处，配方表就从“天书”变成了“体检报告”。

四、硅烷偶联剂在 MS 胶里起什么作用？为什么“一物两职”

硅烷偶联剂分子一端是可水解烷氧基，水解后生成的硅醇能与玻璃、金属、无机填料表面的羟基缩合形成共价键；另一端的有机官能团（氨基、环氧基等）与聚醚体系相容并参与固化。一头连无机、一头连有机，在胶层与基材之间搭起“分子桥”，这就是附着力促进的来源。

在 MS 胶里它还有第二份工作：捕水。乙烯基三甲氧基硅烷（A-171）等对水更敏感的硅烷会优先与配方中的微量水分反应，保护端硅烷基聚醚不提前水解交联，从而保证储存期。所以配方表里同时出现“增粘硅烷”和“捕水硅烷”两类，属于正常配置。

五、用哪种硅烷？六个常用品号选型对照

牌号	类型	特点与定位	典型用法
KH-550	氨基硅烷（单氨基）	最通用的附着力促进剂，活性适中	通用增粘首选，填料处理或掺混
KH-792	氨基硅烷（双氨基）	氨基密度高、附着与交联密度更高	高要求基材，注意适用期
KH-602	氨基硅烷（双氨基）	交联点少、适用期更长	聚氨酯/MS 体系常用
KH-560	环氧基硅烷	耐湿热、不黄变，浅色体系友好	浅色/透明胶与电子场景
EB-25	异氰酸酯基硅烷	NCO 基直接参与湿固化交联	单组分湿固化体系搭档
A-171	乙烯基硅烷	水解快，优先与微量水反应	配方内捕水脱水剂

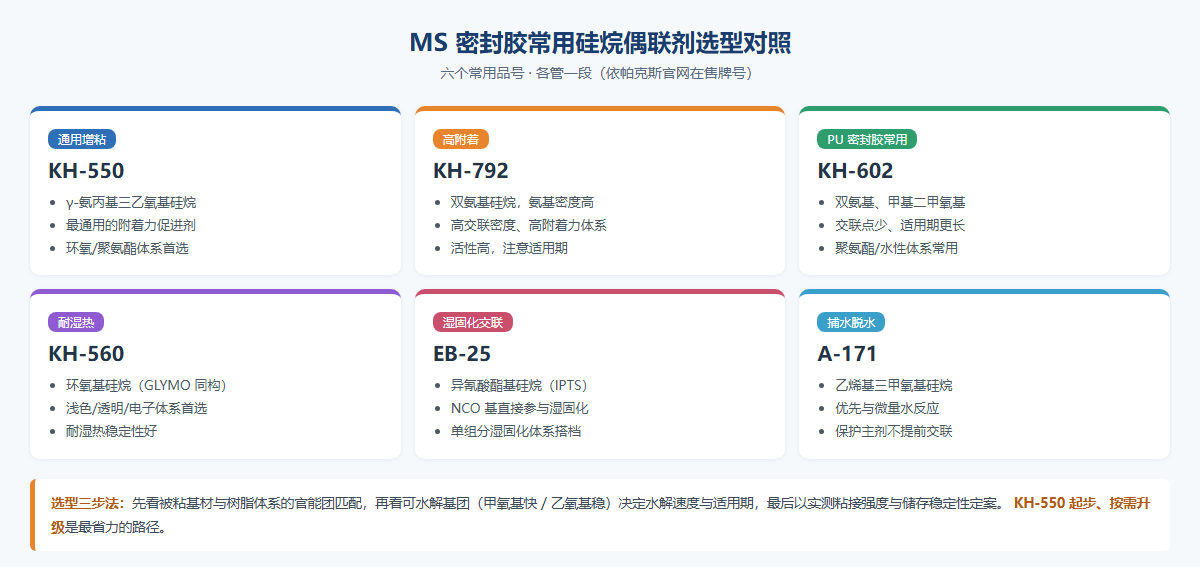

MS密封胶常用硅烷偶联剂选型对照

选型路径建议“KH-550 起步、按需升级”：通用场景先用 KH-550 打底；对附着力和交联密度要求高再换 KH-792 或 KH-602；浅色、透明、耐湿热要求高用 KH-560；单组分湿固化需要更强交联时引入 EB-25；最后按储存期表现决定是否补 A-171 作捕水剂。

六、硅烷加多少？分场景添加量速查

硅烷偶联剂的行业通用区间是填料或配方总量的 0.3%~1.5%，不同加料方式对应不同口径：

加料方式	参考用量	说明
填料预处理（推荐）	0.3%~1.0%	醇/水稀释后喷雾混入，100~120℃ 烘干
整体掺混（迁移法）	0.5%~2.0%	混料阶段直接加入，工艺简单
底涂法	1%~5% 稀溶液	涂覆基材表干后施胶，双面改性
胶内捕水剂	0.5%~1.0%	视包装与储存要求定

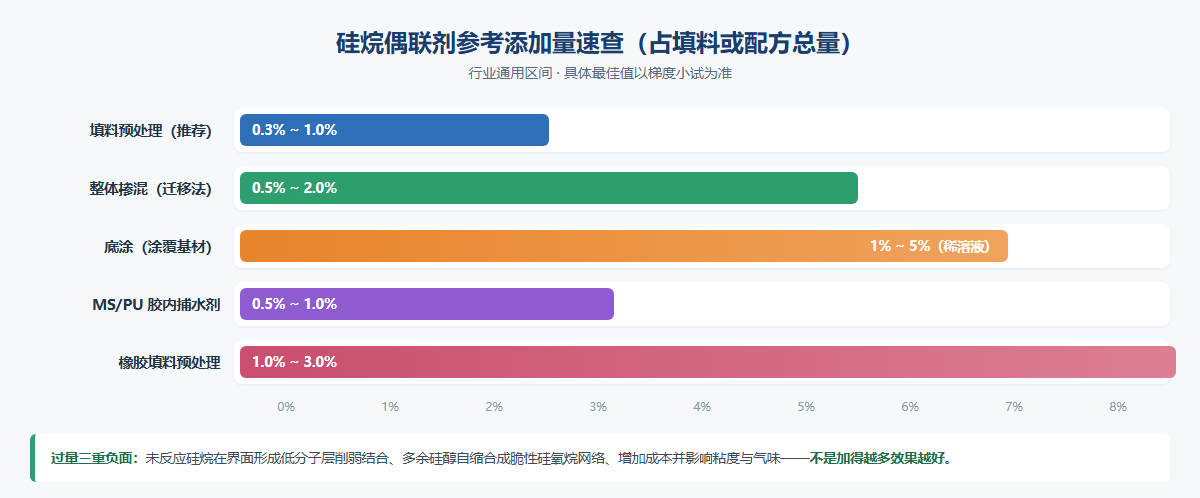

硅烷偶联剂参考添加量速查

切记不是加得越多越好：过量硅烷会在界面形成低分子层削弱结合，多余硅醇还会自缩合成脆性硅氧烷网络，反而降低力学性能并推高成本。最佳值必须靠梯度小试（例如 0.5% / 0.8% / 1.2% 三档）确定。

七、MS 密封胶和硅酮密封胶有什么区别？

对比项	MS 密封胶（硅烷改性聚醚）	硅酮密封胶（硅胶）
基础聚合物	端硅烷基聚醚（有机主链）	聚硅氧烷（硅氧主链）
环保性	无溶剂、不含异氰酸酯，低 VOC 低气味	脱醇/脱酸型有醇类或乙酸小分子释放
可涂覆性	表面可刷漆覆涂	多数硅胶表面难以覆涂
基材适应	对多数基材无腐蚀、无渗油	对某些铜/PC 等基材需谨慎选型
典型代价	长期耐候性略逊于硅胶	成本高、不可覆涂

一句话：室内装配、需要覆涂、在意环保气味的场景优先 MS；超长期户外耐候与极端温域交给硅酮。两者在配方层面最大的共同点，恰恰是都离不开硅烷偶联剂做界面搭桥。

八、MS 胶配方能自己调吗？小试流程与四个常见坑

1688 上高频的提问“MS 胶配方能自己调吗、加多少”，答案是：可以做梯度小试，但要在固定基准配方上单变量调整，不建议凭经验大改。推荐流程：固定主链与填料体系 → 只动硅烷类型或用量 → 制样测表干、实干、拉伸粘接（浸水前后） → 与基准样对比定档。

四个最常见的坑：①硅烷直接倒进主剂不做预稀释，局部过浓导致团聚；②忽视水解液“现配现用”，配好的稀释液放置过夜已自聚失效；③只测干态粘接，不测浸水后保持率，漏掉耐水短板；④加量宁多勿少，反而做出“发脆”的样片。按第六节的区间起步、单变量梯度推进，基本都能落在合理的窗口里。

硅烷改性聚醚（MS）密封胶用硅烷怎么配？配方表、比例与读法 8 问

目录

一、MS 密封胶配方表长什么样？核心组分一览
